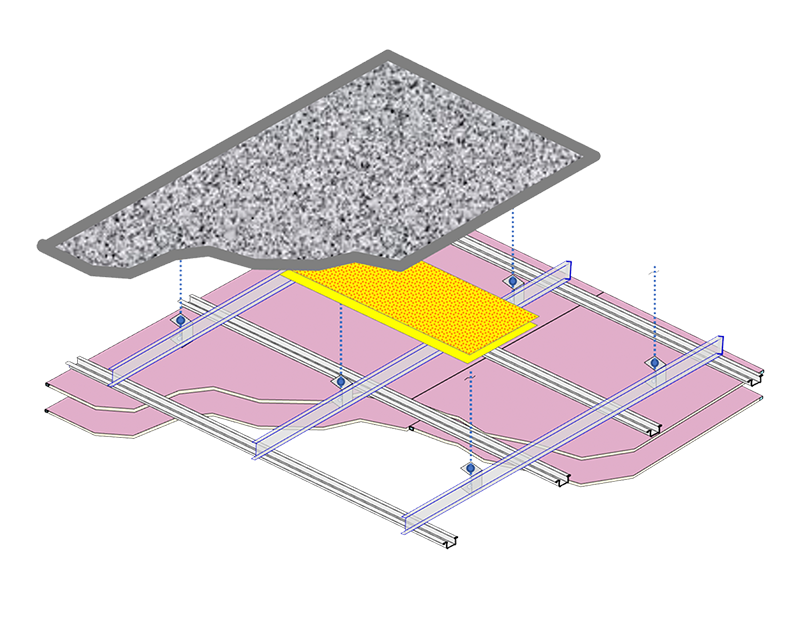

Mass Barrier Ceiling Acoustic Ceiling System

نظام سقف طبقتين – حاجز كتلي مع علاقات عزل وقضيب تعليق (Resilient Ceiling System)

مكونات النظام:

• لوح جبس مقاوم للحريق Gypsemna سماكة 15 مم
  (الطبقة الأولى)
• لوح جبس مقاوم للحريق Gypsemna سماكة 15 مم
  (الطبقة الثانية)
• قناة رئيسية (Main Channel) مقاس 38 × 12 × 12 مم
  سماكة 0.90 مم (كقناة رئيسية)
  بمسافات لا تتجاوز 1000 مم
• قناة ثانوية (Furring Channel) مقاس 64 × 35 × 23 مم
  سماكة 0.55 مم (كقناة متقاطعة)
  بمسافات لا تتجاوز 600 مم
• قضيب ملولب GI مقاس M6
  (للتعليق)
  بمسافات لا تتجاوز 900 مم
• صامولة M6
• واشر M6
• علاقة عزل صوتي (Phonic U-Hanger) مع مطاط
  (لعزل الصوت والاهتزاز)
• برغي رأس مفلطح (Wafer Head Screw) مقاس M4.2 × 13
  (لتثبيت معدن مع معدن)
• برغي ذاتي (Self Tapping Screw) مقاس M3.5 × 35 مم
  (لتثبيت الطبقة الأولى)
• برغي ذاتي (Self Tapping Screw) مقاس M3.5 × 45 مم
  (لتثبيت الطبقة الثانية)
• شريط فواصل (Jointing Tape – Fibre)
  (لتشطيب الفواصل)
• معجون فواصل JC100
  (لتشطيب الفواصل)
• عازل صوتي Gypsemna Audio Insul
  سماكة 75 مم – كثافة 16 كجم/م³
• برغي حفر ذاتي برأس سداسي (Hex Head Self Drilling Screw)
  مقاس M4.8 × 19
• مادة عزل حريق وصوت (Fire Block Sealant)
  (حول محيط السقف)
• حبل دعم خلفي (Backing Rod) قطر 10 مم
  (حول محيط السقف)
